ما هي طريقة نثر الأشعة السينية بزاوية صغيرة؟

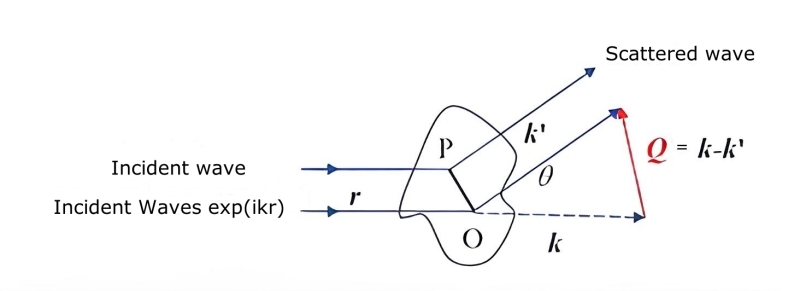

عندما تمر الأشعة السينية عبر وسط به عدم تجانس مجهري (مثل الجسيمات متناهية الصغر، والشوائب الصغيرة المسامية، والخلع، والثقوب وغيرها من المواد المتناثرة)، سيحدث التشتت. نظرًا لأن حجم التشتت أكبر بكثير من الطول الموجي للأشعة السينية، فإن المجال الزاوي للتشتت صغير جدًا (حوالي ±2o)،

لذلك يطلق عليه تشتت الأشعة السينية ذات الزاوية الصغيرة.

بالنسبة لجسيم كروي واحد، كثافة التشتت I=I₀م²ف² (خمير الحمر)

في الصيغة، m —— الفرق بين عدد الإلكترونات في الجسيم وعدد الإلكترونات في الوسط المحيط بنفس الحجم، والذي يمكن كتابته كـ m=ρ_ه الخامس (ص)،ρ_ههو فرق كثافة الإلكترون بين الجسيم والوسط المحيط به؛

ф(KR)——معامل تشتت الجسيمات الكروية ф(KR)=3/(KR)³

(sinθKR-KRcos)،K=4πsinθ/ẫπ، هو الطول الموجي للأشعة السينية الساقطة، وsinθ≌ε/2، وε هي زاوية التشتت.

لذلك، يمكن كتابة شدة التشتت على النحو التالي: I=I₀الخامس(ص)ر³ف² (خمير ).

بالنسبة لنظام الجسيمات متعدد التشتت، بافتراض أن وظيفة توزيع الجسيمات هي W(R)، فلدينا

في الصيغة، المعامل

C ثابت، لذلك يمكن حساب توزيع حجم الجسيمات من شدة التشتت عند زوايا تشتت مختلفة يتم قياسها تجريبياً.

هناك أدوات تشتيت زاوية صغيرة للأشعة السينية مستوردة، ونطاق اختبار حجم الجسيمات الخاص بها هو 0.003 ~ 0.5um. وتجدر الإشارة إلى نقطتين في الطريقة:

① تمامًا مثل محلل حجم جسيمات الليزر، هناك مشكلة تشتت معقدة؛ ② نظرًا لأن تشتت الأشعة السينية يرتبط بعدد الإلكترونات الموجودة في الجزيئات، فعندما يتأكسد سطح الجزيئات (مثل الجزيئات المعدنية) أو يمتص السطح الماء (مثل الأكاسيد وما إلى ذلك)، فإن عدد الإلكترونات سيتغير. الحسابات تحتاج إلى تصحيح.
