محلل حجم الجسيمات الثابتة Winner99E

نطاق القياس: 1-6000 ميكرومتر

ينطبق على نطاق واسع في سيناريوهات التطبيقات المتقدمة مثل معاهد البحث، والمختبرات الجامعية، ومراكز البحث والتطوير المؤسسية ومؤسسات اختبار الجودة.

استفسر الآن المنتج التالي

وصف المنتجات

وينر99E هو أحدث جيل من معدات تحليل صور الجسيمات الثابتة في الصين. يستخدم أحدث أنظمة اكتساب الصور وبرامج التحليل، ويجمع بشكل مثالي بين التصوير الحاسوبي ونظرية تحليل حجم وشكل الجسيمات. أثناء الحصول على صور جسيمات واضحة، يتم عرض حجم الجسيمات، كرويتها، نسبة العرض إلى الارتفاع، الحجم الضخم، نسبة السطح، ومعايير توصيف حجم الجسيمات وشكلها الأخرى على شكل قيم مميزة وتوزيع، مما يسمح للمستخدمين بفهم الجسيمات بالتفصيل.

بالإضافة إلى ذلك، تحمل هذه الأداة أيضا رموز عصر الأتمتة والذكاء، مما يجعل تشغيلها أسهل، وتحليلها أكثر ذكاء، والنتائج أكثر استقرارا. وهو الشريك المفضل واليد اليمنى لاختبار حجم الجسيمات وتحليل شكل الجسيمات.

المواصفات الرئيسية

عام

النظام المجهري

وظائف البرمجيات

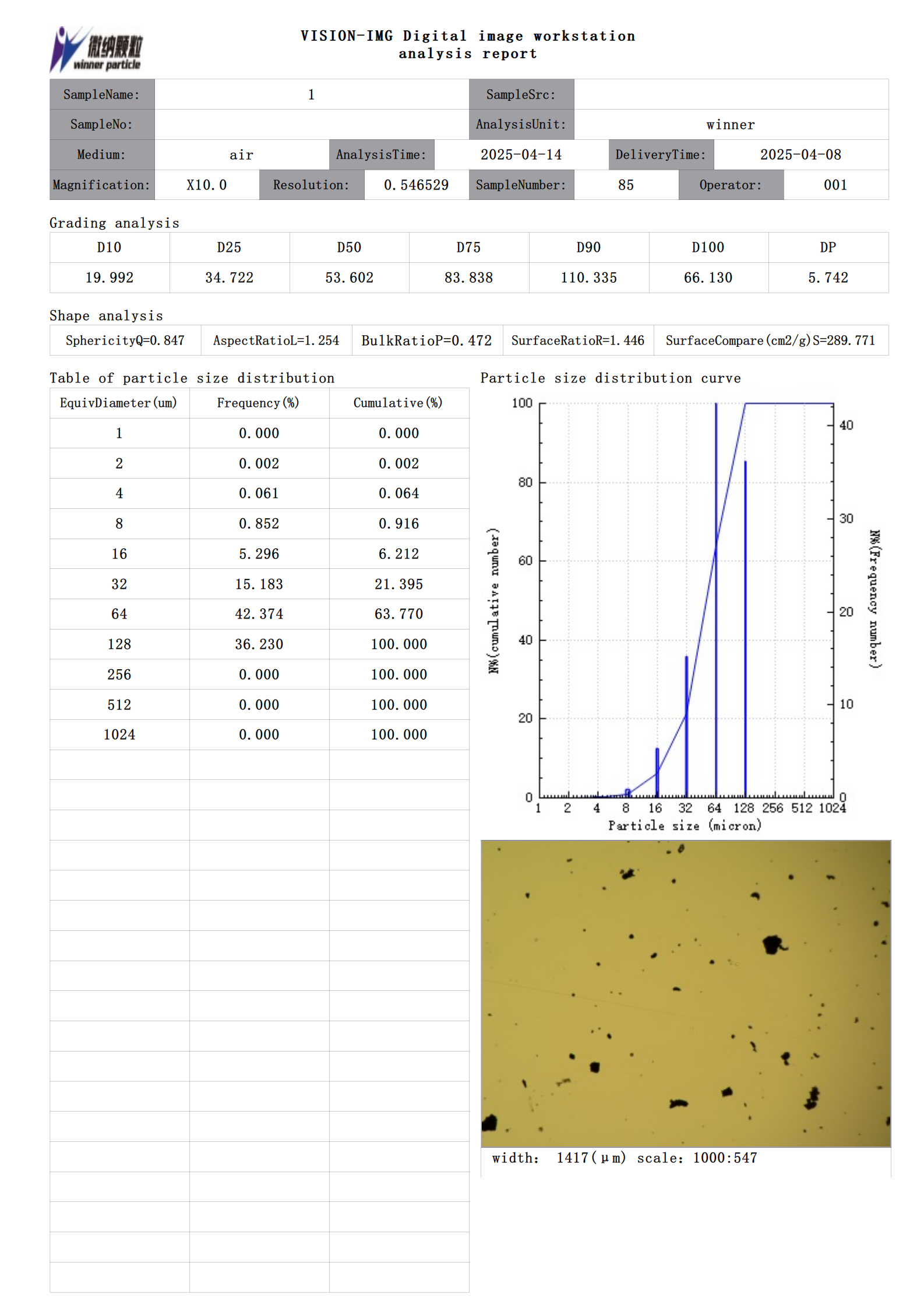

معايير التقرير

اسم الطراز	وينر99E
نطاق القياس	1-6000 ميكرومتر
أقصى دقة	2048*1536
حجم البكسل	3.2*3.2μm
سرعة التقسيم	<1 ثانية
معدل نجاح التقسيم	>98٪
منفذ الاتصال	USB3.0

العدسة البصرية	عدسة العين ذات مجال رؤية بعرض 10X
عدسة الهدف	مجموعة عدسات 4X، 10X، 40X، 100X (زيت) مجموعة عدسات تصحيح الانحراف اللوني لمسافات طويلة (الخطة)
مصدر الضوء	مصدر ضوء شفاف مثبت في الأسفل، ضوء هالوجين أو LED اختياري، وقابل لضبط السطوع؛ مصدر ضوء معدني مثبت في الأعلى (مع مستقطب).
المنصة	المرحلة الميكانيكية اليدوية ثلاثية الأبعاد، الأبعاد: 185 مم × 140 مم نطاق الحركة: 50 مم × 75 مم، تركيز خشن ودقيق في المحور زيادات الضبط الدقيقة: 2 ميكرومتر، مع أجهزة قفل وتقييد
التكبير	4-5000X

الحصول على الصور	اجمع عينات صور مورفولوجيا واحفظها بصيغتي JPG وBMP.
خياطة الصور	يسمح دمج الصور المتعددة معا بسلاسة بعدد أكبر من الجسيمات في الاختبار، مما يحسن تمثيله. بدلا من ذلك، يمكن معالجة الصور الفردية وحفظها ثم خياطتها معا، مما يعزز دقة النتائج أكثر.
أدوات المعالجة التلقائية	اثنتا عشرة أداة معالجة تلقائية، منها الثنائية التكيفية التلقائية، إزالة الضوضاء التلقائية، إزالة الجسيمات ذات الحدود غير المكتملة، التعبئة التلقائية للمناطق المجوفة في الجسيمات، تنعيم حواف الجسيمات تلقائيا، الإزالة التلقائية للالتصاق الجسيمات، والاكتساب التلقائي لمعايير حجم وشكل الجسيمات.
الحجم	بعد المعايرة باستخدام ميكرومتر قياسي وطني، يتطلب كل اختبار فقط اختيار قيمة المقياس المقابلة للعدسة الموضوعية للحصول على حجم الجسيمات الفعلي.
بيانات الجسيم الواحد	تسمح الصورة بعرض مباشر وتحليل 10 معلمات للجسيمات الفردية، بما في ذلك مساحة المقطع العرضي، حجم الجسيمات، نسبة العرض، والكروي.
إدارة المهام	آلية إدارة المهام صارمة، مما يمكن المستخدمين من إدارة بيانات الاختبار بسهولة.

معلمات الميزات	المعاملات المميزة لتوزيع الجسيمات مثل D10/D50 (القطر الوسيط)/D90/D100
التردد/التراكمي	جداول البيانات، الرسوم البيانية، ومخططات الشريط التي تظهر تكرار وتوزيع الجسيمات التراكمي حسب الكمية والحجم والمساحة.
معلمات الشكل	عشرة بيانات شائعة الاستخدام لتوصيف شكل الجسيمات، بما في ذلك نسبة العرض إلى الارتفاع، الحجم الكبير، الكروية، مساحة السطح، المساحة النوعية، ومعامل المستطيل المحدود.
عدد الكونتات	يمكن الحصول على عدد الجسيمات التي تم اختبارها مباشرة.
الصور المصغرة	يمكن للتقرير عرض صور مصغرة ملونة أو بالأبيض والأسود (قابلة للاختيار) للعينات.
مواصفات جدول Geader	يتيح لك رأس التقرير إدخال معلومات مثل اسم العينة، وحدة الاختبار، ووسط التشتت.

+ المزايا

(1) تعكس بشكل حدسي شكل الجسيمات

يعكس شكل سطح الجسيمات مباشرة على شاشة الكمبيوتر، بحيث يمكن للمستخدمين فهم شكل الجسيمات بشكل شامل وشامل.

(2) دمج عدة صور معا بشكل مثالي

يتم دمج صور الجسيمات في مجالات رؤية مختلفة في مجال واحد، بحيث تشارك المزيد من الجسيمات في التحليل وتكون نتائج الاختبار أكثر تمثيلا.

(3) الجزء التلقائي من الجسيمات العالقة

اعتماد خوارزمية تعرف على الجسيمات الأكثر تقدما لتقسيم أشكال الجسيمات الالتصقة تلقائيا، مما يحسن بشكل كبير دقة التقسيم، ويقلل من مشاركة البشر، ويقصر فعليا وقت معالجة الصور.

(4) دالة الثنائية التكيفية

تستخدم دالة الثنائية التكيفية لضمان عدم تأثر عملية ثنائية الصورة بضوء التصيب، مما يتجنب فقدان معلومات الجسيمات بسبب الضوء غير المتساو. وهذا يضع الأساس لدقة المعالجة اللاحقة.

(5) تصميم المسار البصري

يمكن لبرنامج تحليل صور الجسيمات معالجة مجموعة الأدوات تلقائيا، ودمج الثنائية الذهنية، والقضاء على الجسيمات غير المكتملة عند التردد عند الحدود، وغيرها. يكفي مفتاح واحد لمعالجة ساحر الجسيمات وتوليد نتائج التحليل. العملية بسيطة والنتائج موثوقة.

(6) تبديل وحدات حجم الجسيمات بحرية

اختيار المسطرة يدعم وحدات طول متعددة، بما في ذلك النانومترات والميكرومترات والمليمترات. من الملائم للمستخدمين معالجة صور الجسيمات التي تم الحصول عليها بواسطة المجهر الإلكتروني وطرق أخرى.

(7) معالجة الجسيمات بأشكال خاصة بسرعة

تستخدم خوارزمية معالجة فريدة للجسيمات الكروية. يمكن تحليل الجسيمات مباشرة دون معالجة الصورة الأصلية. حتى لو كانت الجسيمات ملتصقة أو متداخلة، فلن تتأثر نتيجة التحليل. يتم تحسين كفاءة تحليل الجسيمات الكروية.

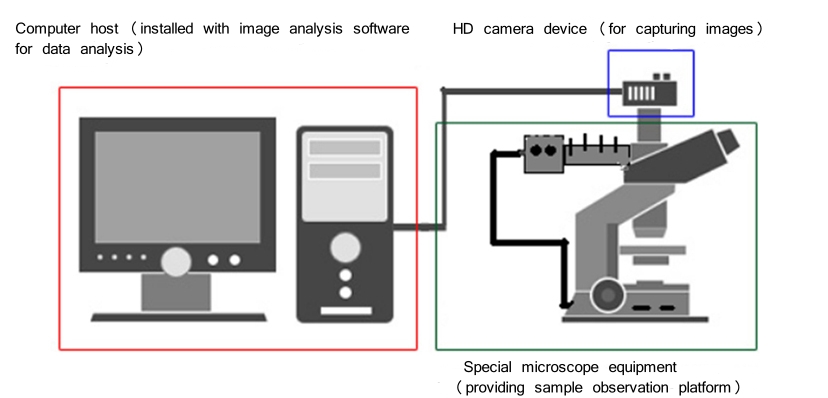

+ مبدأ الاختبار

+ التطبيق

وينر 99E محلل صور الجسيمات الثابتة المستخدم في الأسمنت، السيراميك، الأدوية، الدهانات، الأصباغ، الأصباغ، الحشو، المنتجات الكيميائية، المحفزات، الفحم، الرواسب، الغبار، الدقيق، الإضافات الغذائية، المبيدات الحشرية، المتفجرات، الجرافيت، المواد الفوتوغرافية، الوقود، المعادن ومسحوق غير المعادن، كربونات الكالكلوم، الكاولين وغيرها من صناعات المساحيق.
