نطاق القياس: 0.1-450 ميكرومتر
ينطبق على نطاق واسع في سيناريوهات التطبيقات المتقدمة مثل معاهد البحث، والمختبرات الجامعية، ومراكز البحث والتطوير المؤسسية ومؤسسات اختبار الجودة.
وصف المنتجات

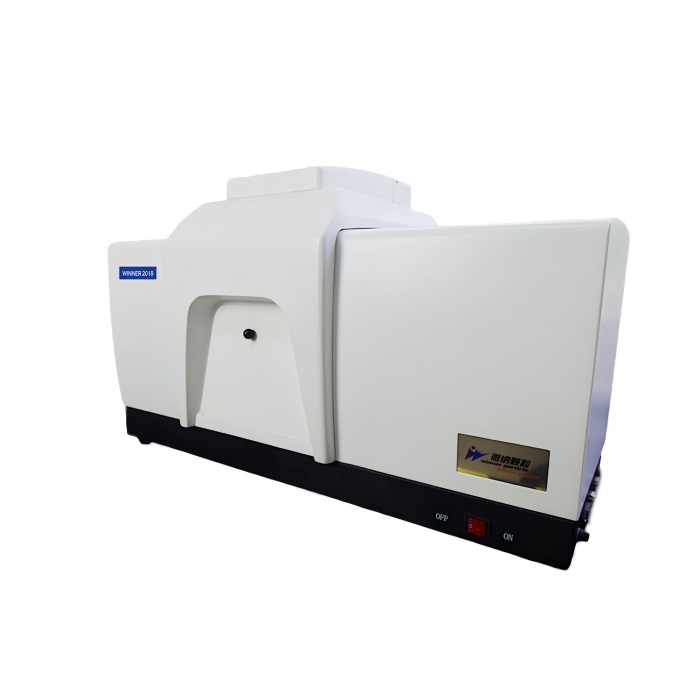

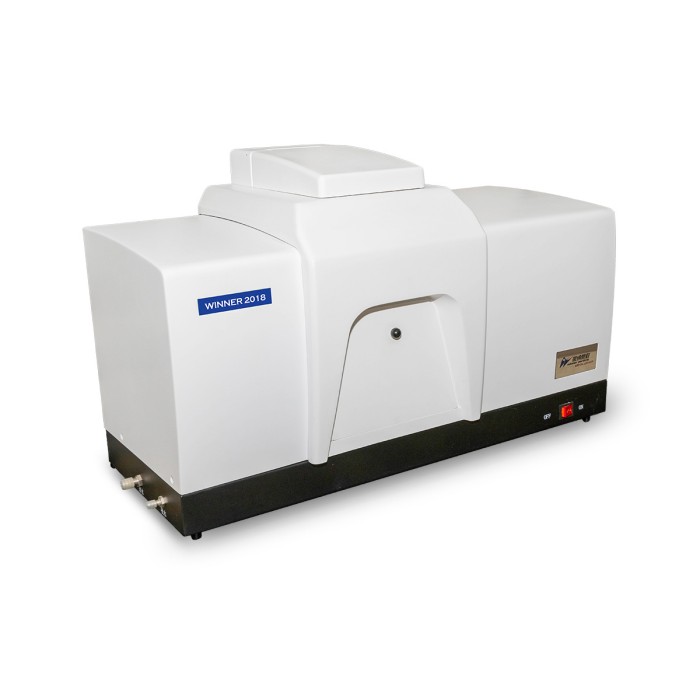

محلل حجم جسيمات الليزر الرطب الأساسي Winner2018 يحقق عملية مفتاح واحد. نطاق قياسه يتراوح بين 0.1 ميكرومتر و450 ميكرومتر، وهو أكثر ملاءمة لاختبار المواد ذات توزيع ضيق لحجم الجسيمات.
وباعتباره منتجا شائعا، فهو فعال من حيث التكلفة. تعتمد مبدأ تشتت MIE، وتتميز بسرعة اختبار سريعة، وبيانات اختبار دقيقة ومستقرة.
المواصفات الرئيسية
| اسم الطراز | الفائز 2018 |
| المبدأ | تشتت مي |
| سرعة الاختبار | أسرع 10 ثوان |
| معامل الانكسار | تتوفر مجموعة واسعة من معاملات الانكسار؛ يمكن إدخال أي معامل انكسار. |
| تردد أخذ العينة | أسرع معدل جمع بيانات يبلغ 10 كيلوهرتز |
| البعد الخارجي | 822 مم*365مم*495مممم² |
| الوزن الصافي | 40 كجم |
| وضع التشغيل | تشغيل البرنامج / وضع التشغيل التلقائي الكامل (قابل للتبديل) / اختبار SOP بنقرة واحدة تلقائي بالكامل |
| نطاق القياس | 0.1-450 ميكرومتر |
| عدد القنوات | 40 قطعة |
| خطأ الدقة | ≤0.5٪ (CRM D50) |
| خطأ التكرار | ≤0.5٪ (CRM D50) |
| التشتت | الموجات فوق الصوتية: التردد: f=40KHz، القدرة: p=60W (قابلة لضبط الوقت) Stir: سرعة Revolutions: 0-3000 دورة في الدقيقة (قابلة للتعديل) الدوران الكهربائي: التدفق المصنف: 8 لتر/دقيقة؛ القدرة المصنفة: 10 واط (اختياري) الطريقة الرطبة: التحريك فوق الصوتي، التحريك الميكانيكي، والتشتت الدائري المدمج. |
| حجم الخزان النموذجي | 450 مل |
| مصدر الضوء | ليزر عالي الأداء λ=639 نانومتر، P>2mW |
| نظام محاذاة الطاولة البصرية | المحاذاة التلقائية |
| المسار البصري | فورييه العكسي (المسار البصري المطوي) |
| سلامة الليزر | الفئة 1 |
| نمط التحليل | التوزيع الحر، توزيع R-R، التوزيع اللوغاريتمي الطبيعي، والنماذج الإحصائية حسب الفئة. |
| المقارنة الإحصائية | مقارنة إحصائية لنتائج اختبارات متعددة. يمكن للمستخدمين مقارنة وتحليل بيانات الاختبار من دفعات مختلفة من العينات، قبل وبعد معالجة العينات، أو في أوقات معالجة مختلفة، مما يوجه بشكل فعال جودة المنتج والتحكم في التكاليف. |
| معالجة البيانات | يقوم النظام بإجراء تحليل إحصائي ذكي ومعالجة بيانات الاختبار، ويخرج أكثر النتائج تمثيلا. |
| التحليل المخصص | يمكن للنظام تخصيص مخرجات أي حجم جسيم مميز بين D1 وD100، والنسبة التراكمية للجسيمات الأكبر أو الأصغر من حجم جسيم معين، والنسبة التراكمية لنطاق حجم جسيمات معين، لتلبية متطلبات الصناعات المختلفة لاختبار وطرق توصيف حجم الجسيمات. |
| الإنتاج | قيم حجم الجسيمات النموذجية، توزيع حجم الجسيمات الفواصل (أي التوزيع التفاضلي)، بيانات والرسوم البيانية (المخططات أو المنحنيات)، توزيع حجم الجسيمات التراكمي (أي التوزيع التكاملي) والمنحنيات، وغيرها. |

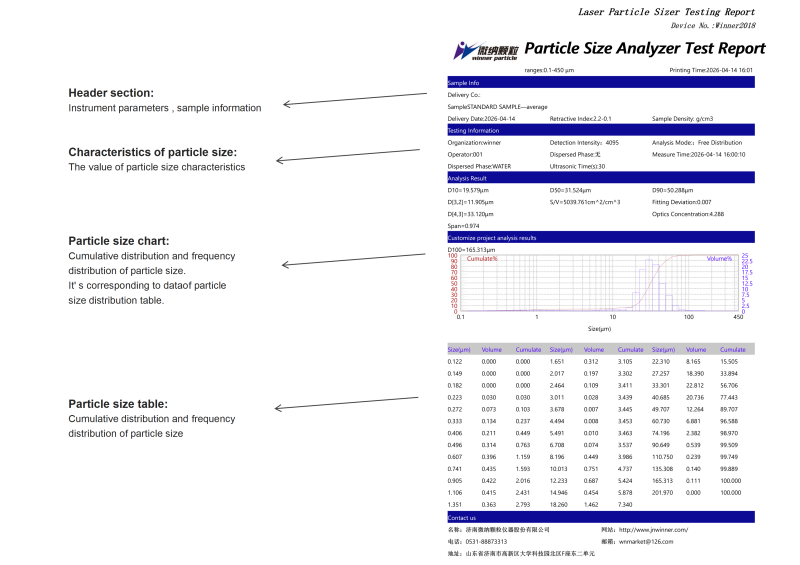

| تقرير الاختبار | يمكن تصدير تقارير الاختبار بصيغ مختلفة مثل وورد، إكسل، الصورة (.bmp)، النص (.txt)، وPDF، مع تلبية متطلبات مختلفة لعرض تقارير الاختبار، وإعادة معالجة البيانات، والاقتباس من المقالات في أي حالة. |
| عملية بنقرة واحدة | تفعيل وضع التشغيل التلقائي وأكمل جميع العمليات مثل سحب الماء، إزالة فقاعات الهواء، التشتت، الاختبار، التنظيف، ومعالجة البيانات بزر واحد. |
| اللغة | واجهة صينية وإنجليزية. يمكن إضافة واجهات لغوية أخرى حسب متطلبات المستخدم. |
| GMP | اختياري |
يدعم وضع التشغيل الذكي التشغيل بزر واحد، اضغط على "اختبار تلقائي" واتبع التعليمات لإضافة العينات، وسيتم إتمام جميع العمليات الأخرى تلقائيا. فهو لا يقلل فقط من عبء العمل على المختبرين، بل يزيل أيضا أخطاء التداخل الناتجة عن العوامل البشرية
تعتمد نظام تشتت مدمج بالكامل، يدمج التحريك الميكانيكي، والتشتت فوق الصوتي، ودوران الأنابيب. تنسيق التحكم العام جيد، ويتم تقصير خط الأنابيب لمنع الهطول الثانوي للجسيمات الكبيرة.
باستخدام تقنية تحويل فورييه للضوء المركز الحاصلة على براءة اختراع من وينر وتصميم مسار بصري مزدوج الطيف، لا يتم تقييد الضوء المتشتت بفتحة العدسة.
يستخدم محرك الدرج الهجين الدقيق ذو المراحل الأربع لتشكيل نظام التمركز التلقائي للمسار البصري، وتصل دقة الحركة الدقيقة إلى 0.1 ميكرون. يحافظ على المسار البصري للجهاز في أفضل حالة طوال الوقت، مع القضاء على المشاكل والصعوبات الناتجة عن المحاذاة اليدوية لدقة وثبات نتائج الاختبار البصرية.
تضاف وظيفة التنظيف بالموجات فوق الصوتية إلى أسفل نافذة العينة، مما يقلل من تكرار الاستبدال اليدوي وتنظيف نافذة العينة، ويوفر وقت الصيانة. كما أنه يحسن النظافة وعمر خدمة نافذة العينة.
باستخدام تقنية التوافق الحر الأصلية غير المقيدة من Winenr، لا يقتصر تحليل حجم الجسيمات على أي دالة، ويمكن أن يعكس فعلا حالة توزيع الجسيمات.
(1). تصميم الطاولة البصرية محمي بموجب براءة الاختراع رقم - ZL 2014 2 0378380.8.
(2). نظام محاذاة الطاولة ثلاثي الأبعاد المحمي بموجب براءة الاختراع رقم ZL 2013 2 0835882.4.
(3). مبدأ تشتت MIE رقم طلب براءة الاختراع: ZL 2013 2 0812021.4.
(4). محلل حجم الجسيمات الجافة مع عينة محكمة الإغلاق بالكامل لتطبيق الكوفيت محمي بموجب براءة الاختراع رقم ZL.2011 2 0267646.8.
(5). تطبيق شعاع ليزر مزدوج متعاد محمي ببراءة الاختراع رقم ZL 2007 2 0025702.0.
(6). تطبيق تصميم مضخة تشتت المسحوق محمي بموجب براءة الاختراع رقم ZL 2007 2 0018648.7.
(7). يتم حماية تركيب التدوير الرطب بموجب براءة الاختراع رقم ZL2010 2 0593526.2.
